세계 최소 사이즈의 유체 동압 베어링 「동압 BEARPHITE」을 개발

내경 0.6mm의 초소형 사이즈로, 소형 모바일 기기의 고속화, 고정숙성에 공헌

NTN 주식회사(이하, NTN)는, 이번 유체 동압 베어링으로서는 세계 최소 사이즈가 되는 내경 0.6mm의 「동압 BEARPHITE」를 개발했습니다. 5G(5세대 이동통신 시스템)의 보급으로 통신시장 확대에 따라 고속화 및 고용량화가 되어가는 고기능 스마트폰과 웨어러블 단말 등 소형 모바일 기기용 마이크로팬 모터의 정숙성 향상과 장수명화에 크게 기여합니다.

「동압 BEARPHITE」는 NTN 독자적인 정밀 가공 기술로 소결함유 베어링에 헤링본형 동압홈을 설계하여 베어링 틈새 전체적으로 유막이 형성됨으로써 경량·컴팩트 및 보다 높은 정숙성과 고속 회전 대응을 실현한 유체 동압 베어링입니다. 최근, EV·전동화로 보다 높은 저소음성이 요구되는 차량용 팬 모터 등으로 채용이 확대되고 있습니다*.

한편, 5G의 보급에 따라 시장이 확대되는 통신기기 분야에서도 게이밍 스마트폰이라 불리는 고기능 스마트폰이나 Wi-Fi 라우터 등 모바일 기기의 고속화나 고용량화, 더욱 소형·박형화(薄型化)가 진행되고 있습니다. 이에 따라 장치에 탑재되어 있는 냉각용 마이크로팬 모터용 베어링에는 고속 회전 대응 외에 사람과 가까운 거리에서 사용되는 경우가 많기 때문에 어떠한 자세로 사용되더라도 항상 높은 정숙성 유지가 요구되고 있습니다.

NTN이 이번에 개발한 내경 0.6mm의 「동압 BEARPHITE」는 헤링본형 동압홈 설계를 최적화함으로써 소형이면서도 높은 유막 압력을 발생시켜 높은 정숙성과 신뢰성을 실현했습니다. 일반적인 절삭 가공에 있어서 내경 1mm 이하의 동압 홈을 가공하는 것이 어렵지만, NTN에서는 이번에 프레스 성형 조건도 재검토함으로써 종래 사이즈(내경 1.5mm) 절반 이하인 내경 0.6mm 사이즈의 초소형 「동압 BEARPHITE」를 개발하는 데 성공했습니다. 유체 동압 베어링으로서는 세계 최소 사이즈입니다. 냉각용 마이크로팬 모터는 풍량을 높이면 귀에 거슬리는 소리가 발생하기 쉬운 과제가 있습니다만, 이번에 개발한 「동압 BEARPHITE」를 사용한다면 높은 정숙성을 실현할 수 있습니다.

NTN은, 본 개발품을 수요가 확대되고 있는 고기능 스마트폰이나 Wi-Fi 라우터, 웨어러블 단말 등 소형 모바일 기기의 마이크로 팬 모터에 최적인 상품으로서 제안을 진행하는 것과 동시에, 차량 탑재 장치용이나 일반 가전, 의료 기기 등 폭 넓은 분야에서 「동압 BEARPHITE」의 판매를 확대해 가겠습니다.

* 2023년 6월 23일 보도자료:

동압 BEARPHITE 판매 확대

https://www.ntn.co.jp/japan/news/new_products/news202300053.html

특징

용도

고기능 스마트폰, 모바일 와이파이 라우터, 웨어러블 단말기 등 소형 모바일 기기용 마이크로 팬 모터

상품 이미지

좌측: 개발품(내경φ0.6mm), 우측: 종래품(내경φ1.5mm)

참고: 동압 BEARPHITE와 동압홈이 없는 베어링의 유막 형성률 비교

동압 BEARPHITE

동압 홈 없음

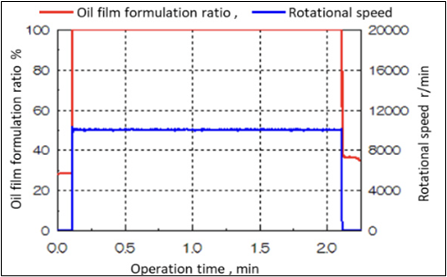

동압 BEARPHITE는 유막 형성률 100%를 유지하고 있으며, 비접촉으로 안정적으로 회전

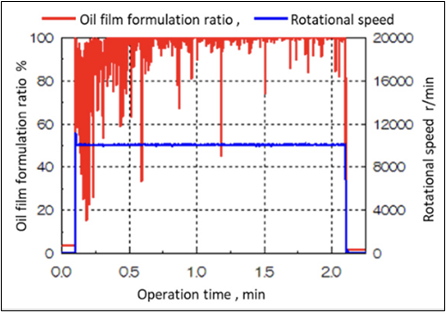

동압 홈이 없는 베어링은 유막이 일정하게 형성되지 않기 때문에 축과 자주 접촉
